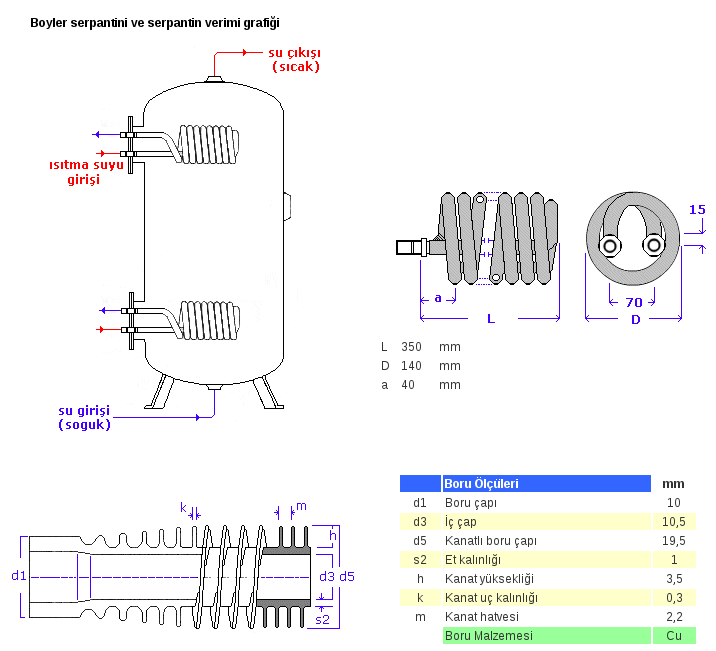

Boiler serpantini ve serpantin verimi grafiği ;

(bakır borulu serpantin)
serpantin verimi

- Boiler Serpantini ölçüleri

Isıtma periyodu sonunda
istenilen depo su sıcaklıgı 55 C ise ısıtma suyunun
70 C olması durumunda 80 dakika sonunda depo suyu sıcaklıgı 55 C dereceye gelir. Eğer depo suyu sıcaklıgı ısıtma periyodu basında 25 C olursa depo suyunu 55 C derece ye ısıtmak için gerekli süre 16 dakika kısalır ( 80 – 16 = 74 dakika ) Bu durumda ısıtıcı serpantin ısı verimi ısıtma süreci basında 21 kw sonunda 8 kw olur.


serpantin verimi

  Boiler serpantin verimi

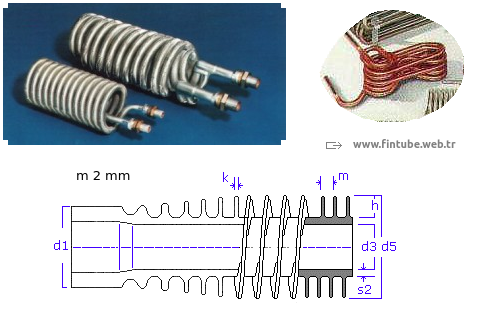

Kanatlı Borulu su ısıtıcı
( spirally coiled heat exchangers )




Sıcak su kazanı ve kazan serpantini (  )
A spirally coiled finned tube heat exchanger made
of a copper finned tube with medium high fin tubes


 boiler-pdf

Su ısıtıcı serpantini ısı verimi ( .pdf dosya 80 kB)
