heat transmission endustriFinned Tubes - Kanatlı Borular

- Boru geometrisi, hadde sonucu,
- kendinden kanatlı boru haline gelir.
- #kanatlıborular ,( #extruded #finnedtubes )
- ısı değistiricilerde küçülen hacim ve maliyet yanında,
- ısı geçirgenliğinde artış sağlar.

- iki metalli kanatlı borular da,
- Kanatlarla iç borunun temas noktalarında termal direnç oluşmaz.
index
Extruded fin tube
Isı değiştirici borularını extruded tekniği sonucu
kanatlanmasının en büyük yararı
malzemeyi artırmaksızın ısı geçiş yüzeyini ,
böylece ısı değiştirmecinin geçirgenliğini artırmaktır.
Bu sırada ısı değiştirmecinin kapladığı alan ve hacmin
küçülmesi diğer bir yarardır.
Bir extruded makina ile boruların plastik şekillenmesi,
az bir yatırım ve az enerji harcamasıyla gerçekleşiyor,
bu çeşit gelişmeler artan malzeme fiyatlarıyla,
yakın gelecekte daha büyük ilgi görecektir.

- Üretim tekniği, ilk defa ABD Halkından patentlendi,

- Patent ; ısı transferinde eski tekniklerden daha iyi sonuçlar veren,
- yeni bir ısı transfer borusu ( kanatlı boru - extruded finned tubes )
- elde etme amaçlı ,
- extruded ( ovalama ) tekniği ile boru gövdesinde elde edilen,
- ısı transfer kanatçıklarının ( fin lerinin ) üretiminde
- yeni bir ovalama kalıbı model ve işleyiş biçiminden bahseder.

- Bu üretim tekniğin, 20 yıllık özgün bir çalışma sonucu,
- Türkiye'de ilk uygulayan, ve sanayi üretimine kazandıran
-
Yük.Müh. Yahya Kemal Tayfun oldu.

Kanatlı boru  teknik verileri
contact

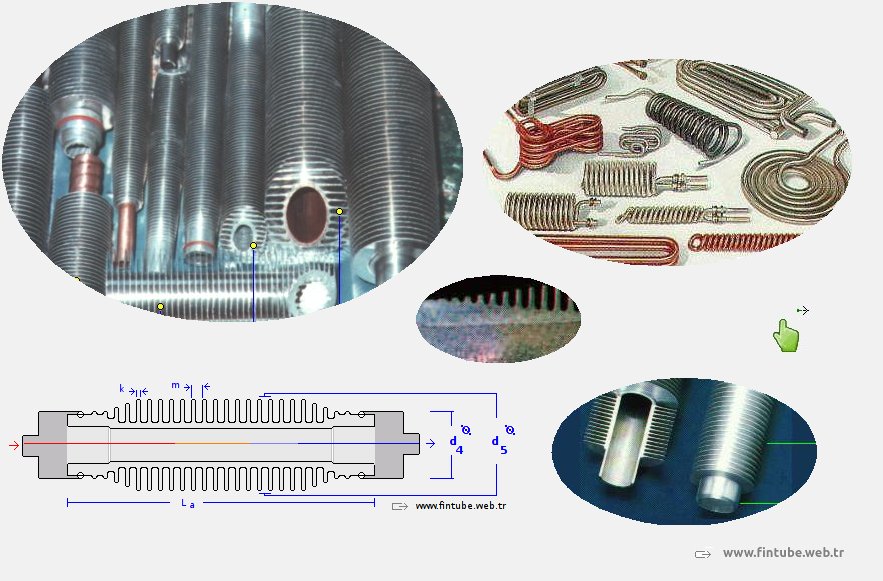

Kanatlı Boru Kesitleri ;


  extruded_finned_tubes


Extruded Finned Tubes



Yüksek Kanatlı iki metalli Borular
Yüksek kanatlı tek metalli borular
Orta Kanatlı Borular ( medium high fin tube )
Düşük Kanatlı Borular ( low fin tubes )
Kroçil Boru (  Corrugated Tube )




  Kanatlı Boru Makinesi - Extruded Fintube Machines

yukarı
Kanatlı Boru Makinesi

Isı degiştirici kanatlı borular ( Extruded finned tubes  )
üç kalıp arasında ovalama ( #extruded ) ile,
Isı transferi kanatçıkları boru et kalınlıgından elde edilerek üretilir.
Bu tür boruların Isı transferi katsayıları
klasik borulara göre yüksek olur.

plastik şekillenme

Ovalama Makinesi ;
- Tek operatörlü kullanımı kolay bir makinedir,
- 5 – 10 KW/h Motor gücü ile çalışır
- Kapasite ; Günlük 300 – 800 mt.
- En uzun kanatlı boru işleme uzunluğu 6 m.



Link - Makina hakkında ayrıntılı bilgi ;

3 / 1 - Kanatlı Boru Makinesi çalışma prensipleri
( Extruded Fintube – Finning Machine )

3 /  2 Kanatlı Boru Kanatlandırma Süreci
( Extruded Fintubes – Finning Process )


 3 / 3 Kalıplar – Extruded Fin Forming Tools (Disks)


heat transmission endustri

Üretim Konuları ;

* Kanatlı boru makinesi üretimi
* Kanatlı boru kalıbı üretimi
* Kanatlı boru üretimi
* Kanatlı boru üretimi danışmanlığı
* Kanatlı boru makinesi üretim danışmanlığı

Contact



Teknik veriler – Örnekler – Araştırmalar
yukarı

yukarı
Kroçil borulu,buharlaştırıcı ve sıvılaştırıcılara ilişkin
deneysel ve teorik sonuçlar


Bulgular : Düz boru içerisindeki sogutkan filim katsayısı
(795 kcal/h C) ile #kroçil boru içerisindeki sogutkan filim katsayısı (1766 kcal/h C) karşılastırıldığında, kıvırcıklardan dolayı % 220 bir artış görülmektedir.Bu artışın toplam ısı transferine etkisi % 66 kadardır.Bu artış bile ısı değiştirici yapımında önemli malzeme tasarrufu saglar...


Kaynak : Mühendis ve Makine Dergisi sayı 269 ( 1981 )
Hazırlayanlar :  Yalçın A.Gogüş – Ruknettin Oskay – Selami Çakmakçı – Yavuz Alp,



Fin Tube Performance
( Kanatlı boru başarım – test ve hesaplama verileri )


Kaynak ;
Fin Tube Performance
E.C. Smith and A.Y. Gunter
Hudson Products Corporation
Houston, Texas



Örnek Uygulama : K 500 Turbo Kompresor Hava Sogutucusu

Tarifi : K 500 Turbo kompresör 'de kullanılan
kompresör hava sogutucusu
ortam sıcaklığında ve atmosfer basıncında emilen havayı 3 kademeli olarak sıkıştırıp basıncını 6 atm. kadar cikartan kompresörun her kademesinden sonra ( her kademede bir cift kompresör hava sogutucu var ) 110 – 130 C ısınan havayı 30 – 35 C sıcaklığa düşüren su soğutmalı kompresör hava soğutucusu...
